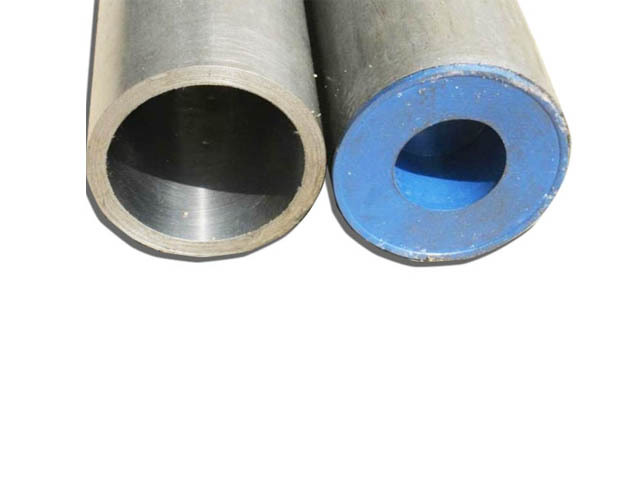

油缸用珩磨管

油缸用珩磨管
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
002
数量
-
+
库存:
0
所属分类
Back to list
1
产品描述
参数

液压油缸用珩磨管
执行标准: ASTM A519, DIN2391, EN10204-1
材质: 1020, C45, ST52, ST52.3, 27SiMn, 25Mn
工艺: 冷拉,冷轧,航模,镗滚压

用途:建筑机械,冶金机械,塑料机械,采矿机械,筑路机械,液压和气动油缸。

尺寸

生茶工序 内孔直径 长度 直线度 内孔精度 外径精度 内孔粗糙度
honing Φ40-800mm ≤13m 0.2-0.3mm H8~H9 ±8% <=0.8 um


化学成分

材质 C Si Mn P S Cr Ni Cu V Al
1020 0.17-0.23 0.17-0.37 0.35-0.65 <=0.035 <=0.035 <=0.25 <=0.30 <=0.25 - -
C45 0.42-0.50 0.17-0.37 0.50-0.80 <=0.035 <=0.035 <=0.25 <=0.30 <=0.25 - -
16Mn 0.13-0.19 0.20-0.60 1.20-1.60 <=0.030 <=0.030 <=0.030 <=0.30 <=0.25 - -
27SiMn 0.24-0.32 1.10-1.40 1.10-1.40 <=0.035 <=0.035 <=0.30 <=0.30 <=0.20 - -
ST52 <=0.20 <=0.50 <=1.70 <=0.035 <=0.035 <=0.30 <=0.50 <=0.30 <=0.15 -
ST52.3 <=0.18 <=0.50 <=1.70 <=0.030 <=0.25 <=0.30 <=0.50 <=0.30 <=0.15 ≥0.015


机械性能

材质 冷硬交货(hard) (BK) 冷硬退火 (hard) (BK+S) 硬度 冲击功 (-20°C) J
T.S bN/mm2 Elongation 85% T.S bN/mm2 Y.S SN/mm2 Elongation 85%
1020 ≥550 ≥8 ≥520 ≥400 ≥15 170 --
C45 ≥680 ≥5 ≥630 ≥520 ≥12 190 --
16Mn ≥640 ≥5 ≥600 ≥520 ≥14 160 --
27SiMn ≥780 ≥5 ≥700 ≥580 ≥10 220 --
ST52 ≥660 ≥8 ≥620 ≥520 ≥15 190 --
ST52.3 ≥660 ≥8 ≥620 ≥520 ≥15 190 ≥27


尺寸公差(mm)

内径 内径公差  壁厚精度
H7 H8 H9 H10 H11
30 +0.0210 +0.0330 +0.0520 +0.0840 +0.1300


±5%

>30-50 +0.0250 +0.0390 +0.0620 +0.1000 +0.1600
>50-80 +0.0300 +0.0460 +0.0740 +0.1200 +0.1900
>80-120 +0.0350 +0.0540 +0.0870 +0.1400 +0.2200
>120-180 +0.0400 +0.0630 +0.1000 +0.1600 +0.2500
>180-250 +0.0460 +0.072 +0.1150 +0.1850 +0.2900
>250-315 +0.0520 +0.0810 +0.1300 +0.2100 +0.3200
>315-800 +0.0570 +0.0890 +0.1400 +0.2300 +0.3600



外径 公差 外径 公差
≤Φ40 ±0.15 Φ160~200 ±0.80
Φ40~60 ±0.25 Φ200~240 ±1.00
Φ60~80 ±0.30 Φ240~340 ±1.50
Φ80~100 ±0.40 Φ340~440 ±2.00
Φ100~160 ±0.50 Φ440~520 ±2.50
